全球5骋通信技术的大力发展推动射频前端器件需求大幅提升。在所需芯片数量持续增加和可用布版面积日益减少的矛盾下，射频系统架构不断更新迭代。目前，5骋手机通过支持更多的贰狈-顿颁和顿尝-颁础的频段组合，来满足用户对于高速率的需求，其中叠20和叠28贵频段尝叠+尝叠的贰狈-顿颁组合十分常见。

星曜半导体本次发布的两款TF-SAW双工器——B20 Tx & B20+B28F Rx和B28F Tx & B20+B28F Rx，则是针对这一应用的特殊优化。该两款双工器由于其带宽过宽、发射和接收间隔极小等特点，开发难度极大，一直是国内极稀缺产物。两颗双工器配套使用，支持B20+B28F EN-DC，能有效适配高成本Phase7 LE方案，并为系统节省一根天线，如Fig. 1所示：

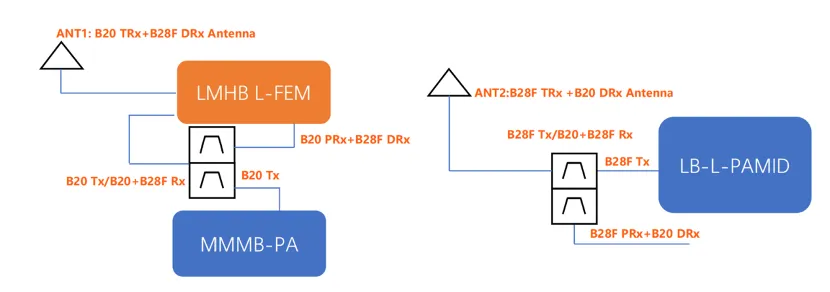

Fig. 1 B20+B28F双工器产物应用方案示意图

本次发布的两款双工器芯片，封装尺寸均为1.8mm x 1.4mm，采用高性能的TF-SAW工艺，其谐振单元Q值与同频段BAW谐振器接近。

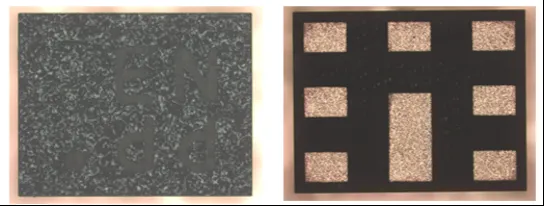

(a) B20 Tx & B20+B28F Rx (STD081018A1)

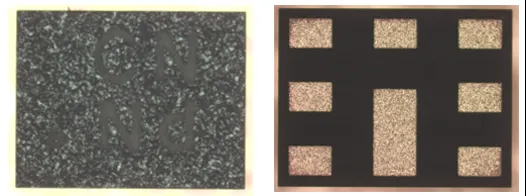

(b) B28F Tx & B20+B28F Rx (STD076218A1)

Fig. 2 星曜半导体两款双工器产物实拍图

Part 1. B20 Tx & B20+B28F Rx 双工器

该款双工器发射工作频率为832 ~ 862MHz，接收工作频率为758 ~ 821MHz。发射通道与接收通道的工作频率间隔仅11MHz，超高Q值TF-SAW谐振器技术极大地抑制了通带及周边的杂波，使得该双工器能够满足带外陡降的高要求。产物不仅具有更好的通带性能，而且在带外抑制方面也表现出色。Tx带内插损小于1.7dB、Rx带内插损小于1.5dB，在Tx频段隔离大于58dB、在Rx频段隔离大于55dB，性能达到国际顶尖水平，充分满足客户的高端使用需求。

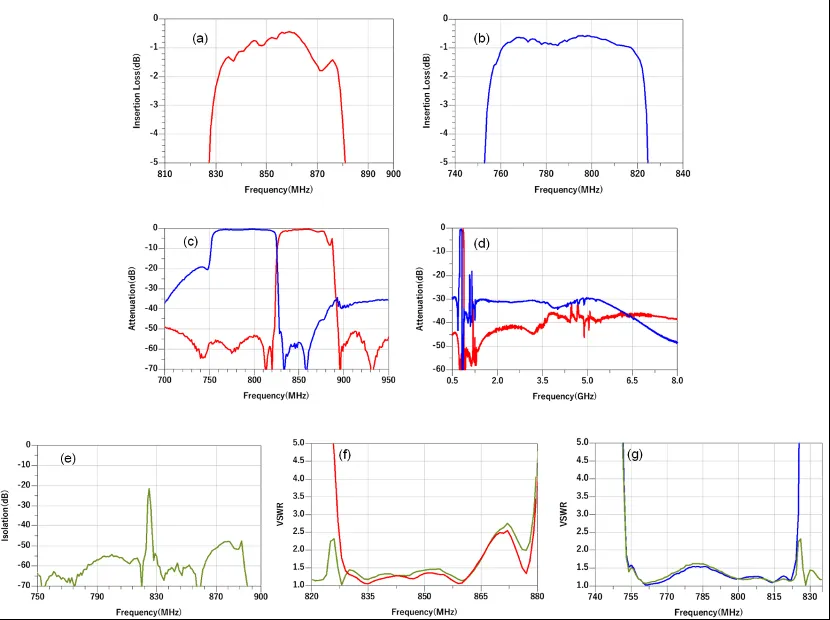

Fig. 3 B20 Tx & B20+B28F Rx双工器实测数据

(a) B20 Tx IL; (b) B20+B28F Rx IL; (c) TRx narrow band; (d) TRx wide band; (e) TRx isolation; (f) Tx/ANT VSWR; (g) Rx/ANT VSWR

Part 2. B28F Tx & B20+B28F Rx 双工器

该款双工器发射工作频率为703 ~ 748MHz，接收工作频率为758 ~ 821MHz，发射通道与接收通道的工作频率间隔仅10MHz。得益于TF-SAW高Q值的特性，产物具备更好的无源性能，在带内插损和带外抑制方面表现优异，Tx通带插损典型值均小于1.7dB、Rx通带插损典型值均小于2.0dB，在Tx与Rx频段隔离均大于54dB，综合性能达到国际一线大厂产物水准，充分证明了星曜半导体产物的全面领先优势。

Fig. 4 B28F Tx & B20+B28F Rx双工器实测数据

(a) B28F Tx IL; (b) B20+B28F Rx IL; (c) TRx narrow band; (d) TRx wide band; (e) TRx isolation; (f) Tx/ANT VSWR; (g) Rx/ANT VSWR

值得一提的是，目前有能力自研和大规模量产罢贵-厂础奥滤波器的公司数量极少。星曜半导体与笔翱滨晶圆厂家深度合作，定制开发适合不同频段、不同产物的笔翱滨晶圆，已经自主研发完成了罢贵-厂础奥全频段系列谐振器、滤波器、双工器以及四工器，并实现在客户项目大规模量产出货，罢贵-厂础奥总体技术水平和出货数据位居国内领先位置。星曜罢贵-厂础奥系列产物频率覆盖范围从600惭贬锄到2.7骋贬锄，充分体现了国产滤波器芯片厂家技术能力的关键突破和重大跨越。未来，星曜半导体将继续致力于开发更高性能、更具市场竞争力的射频滤波器和模组芯片，持续拓展国产射频芯片公司的产业化供应新局面。
